“連接器”在半導體電子元器件中是一個很神奇的存在，它們家族龐大，種類繁多，身材雖小卻承擔起了實現電源、信號和數據與設備之間傳輸?shù)摹爸厝巍薄＝裉煳覀兊闹魅斯闶沁B接器家族的重要一員—IDC連接器。

IDC連接器

歐姆龍電子部件的IDC連接器共分為四大產品系列，它們分別是XG2扁平電纜連接器（PCB型）系列、XG4扁平電纜連接器（通用型）系列、XG5散線壓接連接器系列、XG8通用插頭系列。

歐姆龍XG系列產品概覽圖

XG2系列

實現高密度封裝，降低整體成本

歐姆龍電子部件的XG2系列IDC連接器通過壓接連接方式，電纜的末端無需進行處理，所有的端子可一次連接完成。XG2系列產品采用了高5.8mm、寬度6.8mm的小型化尺寸設計，大幅提高了印刷基板的封裝效率。

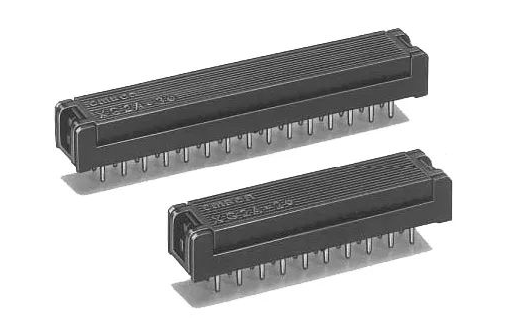

歐姆龍XG2系列IDC連接器

XG4系列

印刷基板連接器的核心

歐姆龍電子部件XG4系列IDC連接器通過采用新型生產力設計，兼具高可靠性與低成本的特點，實現了優秀的產品性價比。XG4系列的使用環境溫度為-55~+105℃，在低溫的環境下XG4系列也可確保器件本身不結冰。歐姆龍XG4系列為MIL規格標準品，符合UL規格（File No. E103202）認證。

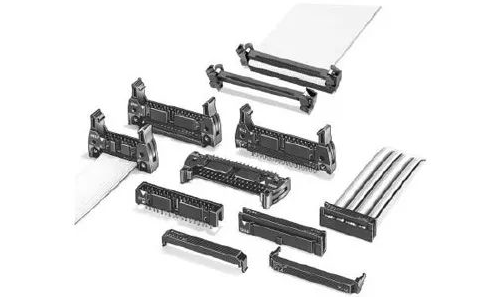

歐姆龍XG4系列IDC連接器

XG5系列

消除散線接線的繁鎖

XG5是歐姆龍電子部件旗下的散線壓接連接器系列，XG5系列采用雙槽壓接式的結構設計，通過絕緣柱體實現了高可靠性、大電流（3A）散線壓接連接。該系列具有品種豐富的外蓋，通過使用這些不同的外蓋可實現省空間布線或確保散線的連接。

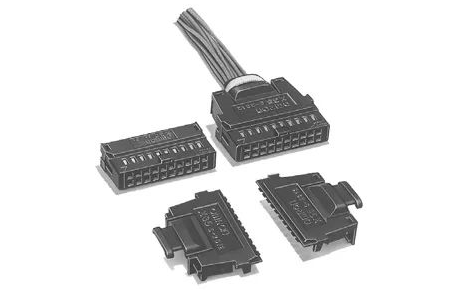

歐姆龍XG5系列IDC連接器

XG8系列

用途廣泛的通用插頭

XG8系列IDT連接器可與各種插座嵌合，用途十分廣泛。該系列產品采用了2列型L型端子插頭采用區間型基板，提高了焊接效率，此外XG8系列還使用了簡易的鎖定擺桿，在使用過程中可以方便鎖定（XG8V、XG8W直型除外）。

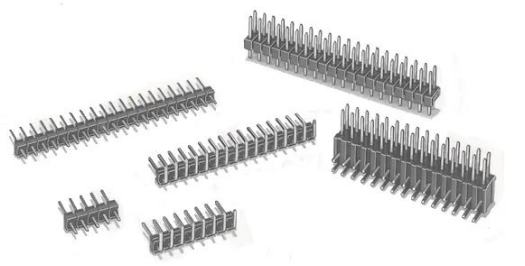

歐姆龍XG8系列IDC連接器

作為常見電連接器的一種，IDC連接器通過特殊設計的連接點連接到絕緣電纜的導體，該連接點貫穿模擬并與電線連接。連接過程會迫使選擇性銳化的刀片穿過絕緣層，無需在連接之前剝?nèi)グ雽?dǎo)體的絕緣層，從理論上實現了非常可靠的氣密連接。IDC連接器也憑借著可靠與性能兼具的優勢，被廣泛應用在工業、汽車等領域。
