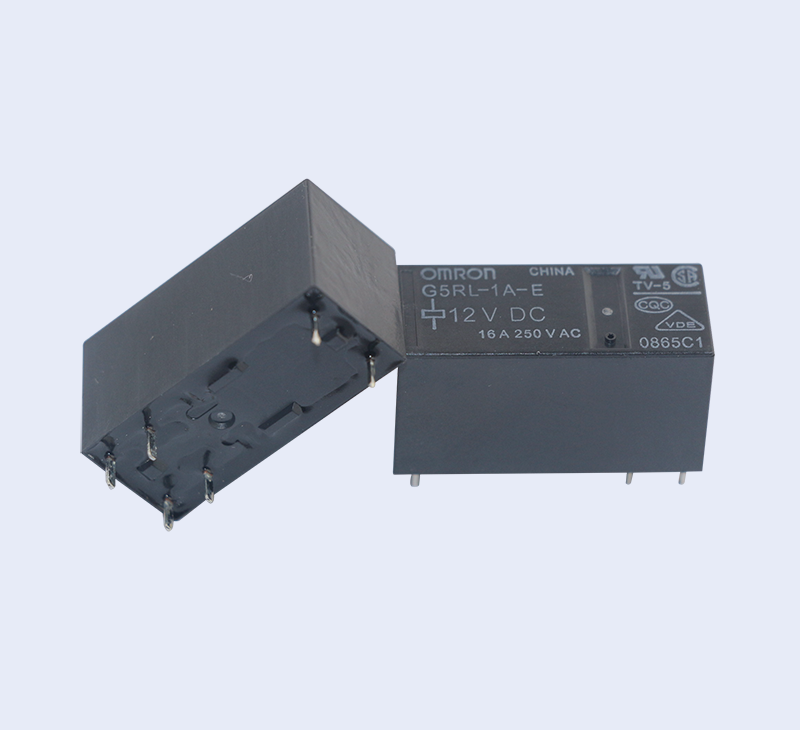

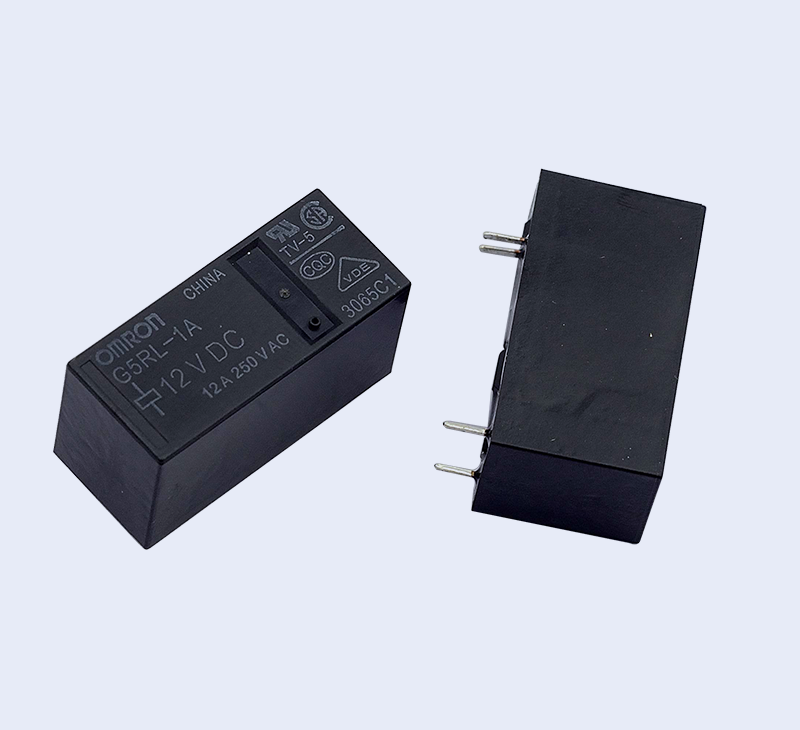

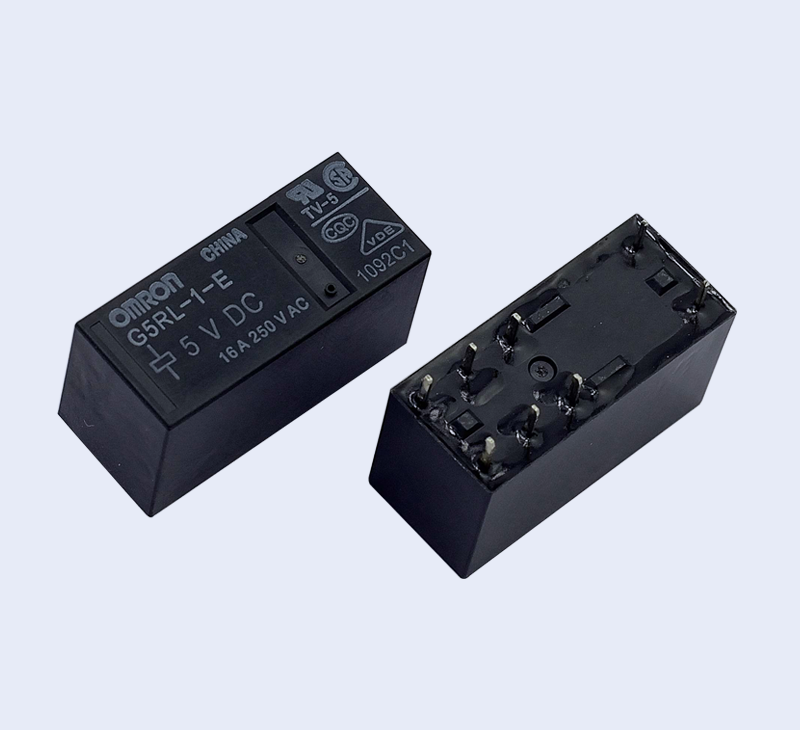

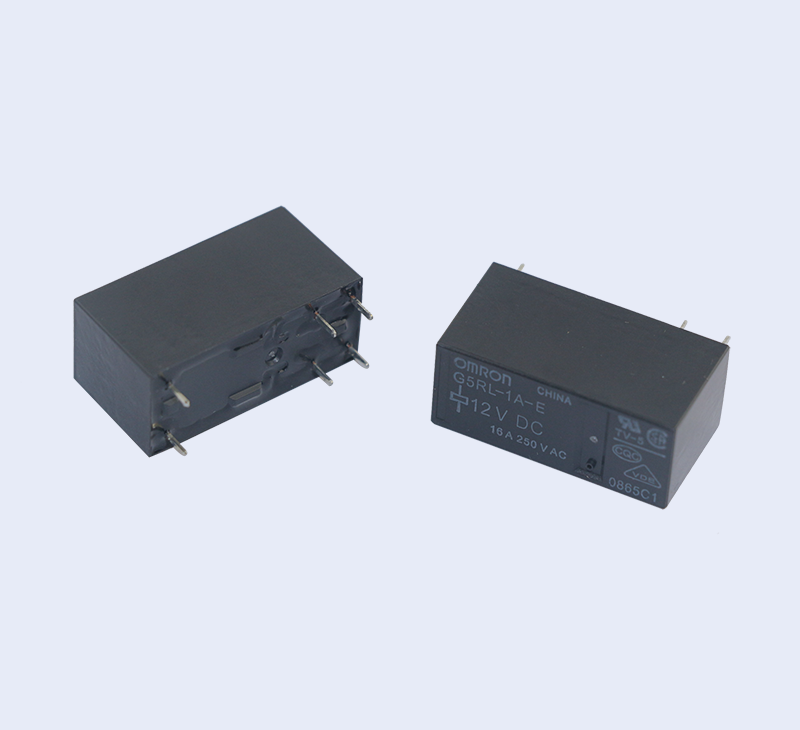

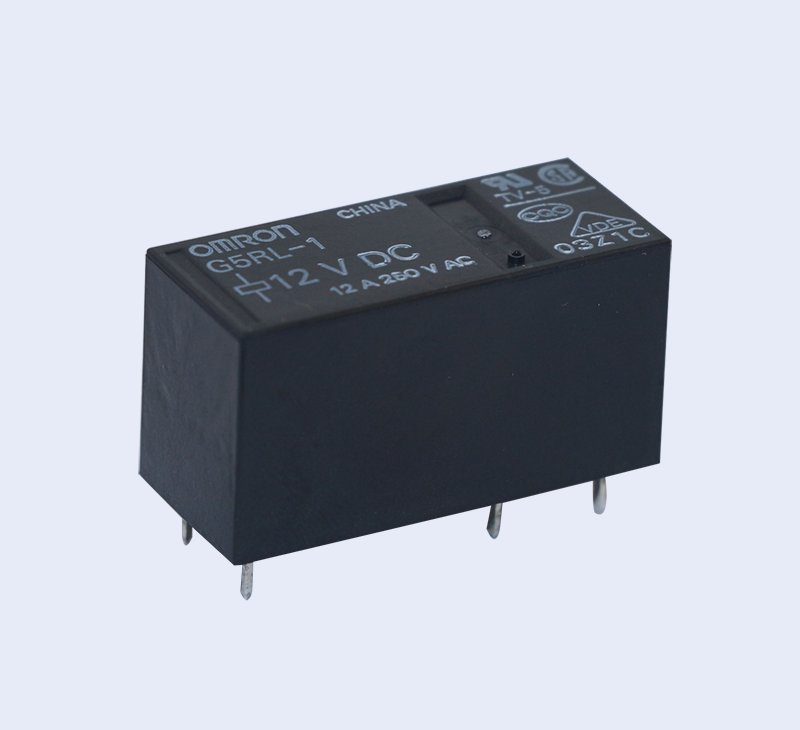

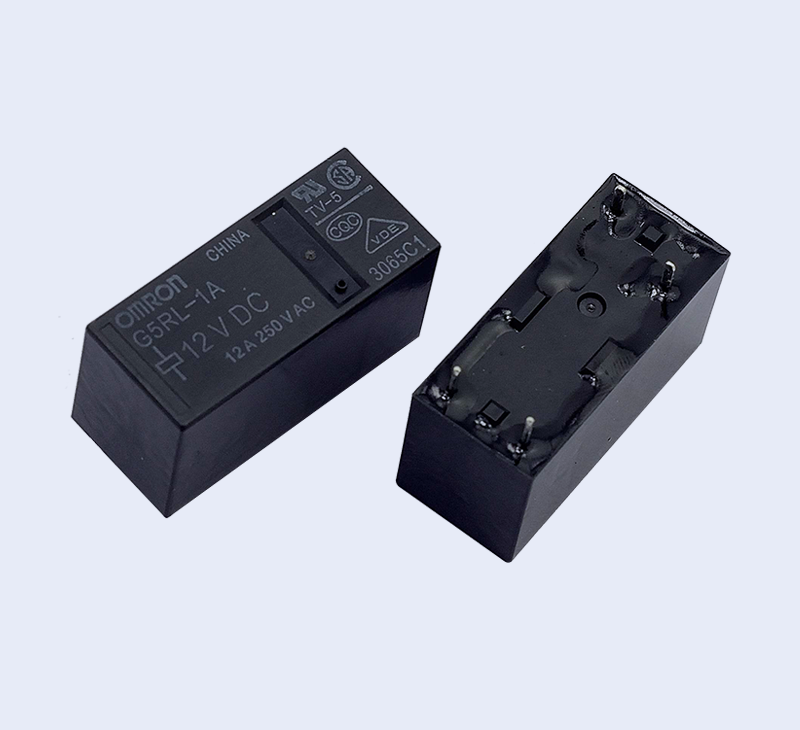

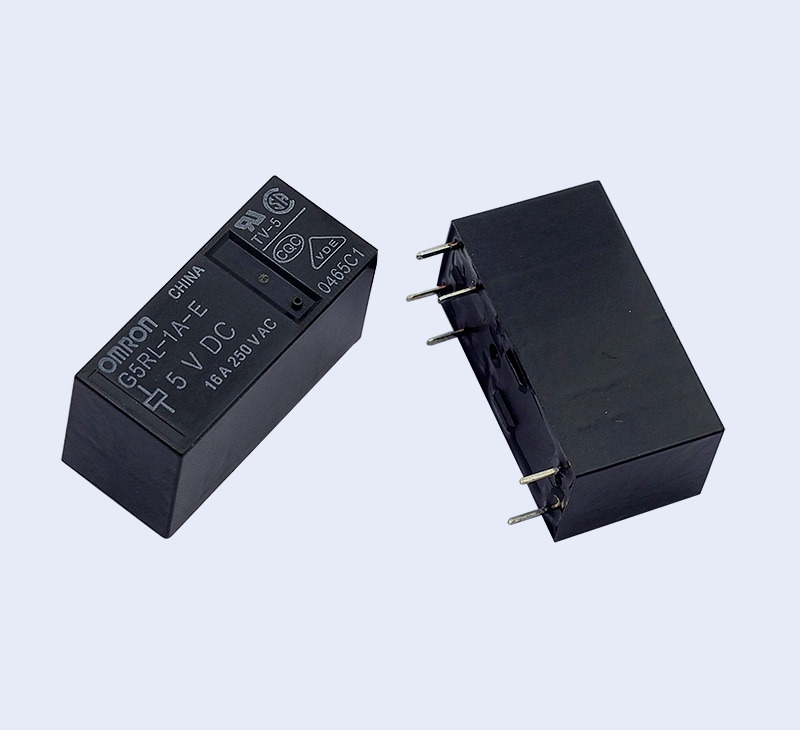

G5RL 功率繼電器
低背型繼電器，品種豐富
? 低高度：15.7mm
? 線圈和接點間的清除與漏電間距8mm
? 耐沖擊電壓高達10kV
? 備有AC線圈型
? 備有高抗浪涌型（瞬間峰值電流高達100A）
? 備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）
額定值
| 分類 | 端子形狀 | 接點構成 | 保護構造 | 型號 | 額定線圈電壓 | 最小包裝單位 |
| 標準型 | 印刷基板用端子 | SPST-NO(1a) | 耐助焊劑型 | G5RL-1A-LN | DC5V, DC12V, DC24V | 100個/托盤 |
| 高容量型 | G5RL-1A-E-HR | DC5V, DC12V, DC24V, DC48V | ||||
| G5RL-1A-E-LN | DC5V, DC12V, DC24V | |||||
| SPDT(1c) | G5RL-1-E |
AC24V, AC100V, AC115V/AC120V, AC200V, AC230V/AC240V |
||||
| G5RL-1-E-HR | DC5V, DC12V, DC24V, DC48V |
| 注.訂購時，請注明額定線圈電壓（V）。 |
操作線圈
低噪音型：G5RL-1A(-E)-LN
| 額定電壓(V) | 額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) |
| DC5 | 106 | 47.2 | 70%以下 | 10%以上 | 110% | 約530 |
| DC12 | 44.2 | 272 | ||||
| DC24 | 22.1 | 1,086 |
注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
高抗浪涌型：G5RL-1(A)-E-HR
| 額定電壓(V) | 額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) |
| DC5 | 80 | 62.5 | 額定電壓的70%以下 | 額定電壓的10%以上 | 額定電壓的130% | 約400 |
| DC12 | 33.3 | 360 | ||||
| DC24 | 16.7 | 1,440 | ||||
| DC48 | 8.96 | 5358 |
注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
AC線圈型：G5RL-1-E
| 額定電壓(V) | 50Hz時的額定電流(mA) | 60Hz時的額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) |
| AC24 | 31.3 | 28.3 | 443 | 額定電壓的75%以下 | 額定電壓的15%以上 | 額定電壓的110% | 約750 |
| AC100 | 75 | 6.88 | 8220 | ||||
| AC115/120 | 5.85/6.25 | 5.35/5.70 | 11600 | ||||
| AC200 | 3.75 | 3.45 | 33000 | ||||
| AC230/240 | 3.00/3.13 | 2.76/2.88 | 47600 |
注1.額定電流和線圈電阻為線圈溫度23℃時的值，公差為+15％-20％。
2.線圈電阻為參考值。
●接點部
低噪音型：G5RL-1A(-E)-LN
| 負載 | 阻性負載 | |
| 標準型 | 高容量型 | |
| 接點形式 | SPST-NO (1a) |
|
| 接點結構 | 單 | |
| 接點材料 | Ag合金 | |
| 額定負載 | AC250V 12A | AC250V 16A |
| DC24V 12A | DC24V 16A | |
| 額定通電電流 | 12A | 16A |
| 最大開關電壓 | AC250V, DC24V | |
| 最大開關電流 | 12A | 16A |
高抗浪涌型：G5RL-1(A)-E-HR
| 負載 | 阻性負載 | |
| 高容量型 | ||
| 接點形式 | SPST-NO (1a) | SPDT (1c) |
| 接點結構 | 單 | |
| 接點材料 | Ag合金 | |
| 額定負載 | AC250V 16A | AC250V, DC24V (NO) 16A |
| DC24V 16A | AC250V, DC24 V (NO/NC) 5A | |
| 額定通電電流 | 16A | 16A (NO), 5A (NC) |
| 最大開關電壓 | AC250V, DC24V | |
| 最大開關電流 | 16A | 16A (NO), 5A (NC) |
AC線圈型：G5RL-1-E
| 負載 | 阻性負載 | |
| 高容量型 | ||
| 接點形式 | SPDT (1c) | |
| 接點結構 | 單 | |
| 接點材料 | Ag合金 | |
| 額定負載 |
AC250V, DC24V (NO) ?16A AC250V, DC24V (NO/NC) 5A |
|
| 額定通電電流 | 16A (NO), 5A (NC) | |
| 最大開關電壓 | AC250V, DC24V | |
| 最大開關電流 | 16A (NO), 5A (NC) | |
■性能
●低噪音型：G5RL-1A(-E)-LN
| 項目 | 分類 | 標準型 | 高容量型 |
| 接點電阻 | 100mW以下 | ||
| 動作時間 | 15ms以下 | ||
| 復位時間 | 15ms以下 | ||
| 絕緣電阻 | 1,000MW 以上（DC500V） | ||
| 耐壓 | 線圈與接點間 | AC6,000V 1mA 50/60Hz 1min | |
| 同極接點間 | AC1,000V 1mA 50/60Hz 1min | ||
| 耐沖擊電壓 | 線圈與接點間 | 10kV (1.2 × 50ms) | |
| 振動 | 耐久 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | |
| 誤動作 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | ||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 100m/s2 | ||
| 壽命 | 機械 | 1,00萬次以上（開關頻率18,000次/hr） | |
| 電氣 | 10萬次以上（開關頻率1,800次/hr） | 5萬次以上（1,800次/hr） | |
| 使用環境溫度 | -40~+85℃（無結冰、無凝露） | ||
| 使用環境濕度 | 5~85%RH | ||
| 重量 | 約10g | ||
注 1.上述值為初始值。
2.測量條件：根據電壓下降法，在DC5V 1A的條件下。
3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4.復位時間是連接二極管時的數值。
●高抗浪涌型：G5RL-1(A)-E-HR
| 項目 | 分類 | 高容量型 | |
| 接點電阻 | 100mW以下 | ||
| 動作時間 | 15ms以下 | ||
| 復位時間 | 5ms以下 | ||
| 絕緣電阻 | 1,000MW 以上（DC500V） | ||
| 耐壓 | 線圈與接點間 | AC6,000V 1mA 50/60Hz 1min | |
| 同極接點間 | AC1,000V 1mA 50/60Hz 1min | ||
| 耐沖擊電壓 | 線圈與接點間 | 10kV (1.2 × 50ms) | |
| 振動 | 耐久 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | |
| 誤動作 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | ||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 100m/s2 | ||
| 壽命 | 機械 | 1,00萬次以上（開關頻率18,000次/hr） | |
| 電氣 | 10萬次以上（開關頻率1,800次/hr） | ||
| 使用環境溫度 | -40~+85℃（無結冰、無凝露） | ||
| 使用環境濕度 | 5~85%RH | ||
| 重量 | 約10g | ||
●AC線圈型：G5RL-1-E
| 項目 | 分類 | 高容量型 | |
| 接點電阻 | 100mW以下 | ||
| 動作時間 | 20ms以下 | ||
| 復位時間 | 20ms以下 | ||
| 絕緣電阻 | 1,000MW 以上（DC500V） | ||
| 耐壓 | 線圈與接點間 | AC6,000V 1mA 50/60Hz 1min | |
| 同極接點間 | AC1,000V 1mA 50/60Hz 1min | ||
| 耐沖擊電壓 | 線圈與接點間 | 10kV (1.2 × 50ms) | |
| 振動 | 耐久 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | |
| 誤動作 | 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm） | ||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 100m/s2 | ||
| 壽命 | 機械 | 1,00萬次以上（開關頻率18,000次/hr） | |
| 電氣 | 10萬次以上（開關頻率720次/hr） | ||
| 使用環境溫度 | -40~+702℃（無結冰、無凝露） | ||
| 使用環境濕度 | 5~85%RH | ||
| 重量 | 約10g | ||
注 1.上述值為初始值。
2.測量條件：根據電壓下降法，在DC5V 1A的條件下。
3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4.當NC接點無負載時，阻性負載為NO接點的數值。
|
(單位: mm) G5RL-1A-LN G5RL-1A-TV8
|
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部連接圖 (BOTTOM VIEW) (線圈無極性。) |
|
|
|
|
G5RL-1A-E-LN |
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/內部連接圖 (BOTTOM VIEW) (線圈無極性。) |
|
|
|
|
G5RL-1-E |
|
印刷基板加工尺寸(BOTTOM VIEW)
|
端子配置/外部連接 (BOTTOM VIEW)  (線圈無極性。) |
|
|
使用注意事項
●將G5RL-LN繼電器（靜音型）安裝到印刷基板時，請在線圈側使用二極管吸收浪涌。
●高容量（-E）型具有1個接點連接2個端子的構造。設計線路時請考慮同時使用2個端子。僅使用1個端子進行布線，可能導致性能不足。
●請勿在動作后降低線圈電壓，勿使用脈沖驅動。
●本產品不適用于車輛，如汽車（包括二輪車）。
●用于以下用途時，請根據規格書向本公司銷售人員確認必要事項。確保產品在額定值和性能范圍內使用。采用安全回路、冗長設計等安全對策，以降低產品故障時的危險性。
a. 用于室外、用于化學污染的環境或電氣妨害的環境。
b. 用于原子力控制設備、焚燒設備、鐵道·航空設備、醫療設備、安全裝置、以及其他危及生命或人身安全的用途。
c. 用于氣體、水道、電氣供給系統等需要高可靠性的設備。
