元器件&模塊解決方案

全國服務熱線

400 1386 882

139 0230 5242

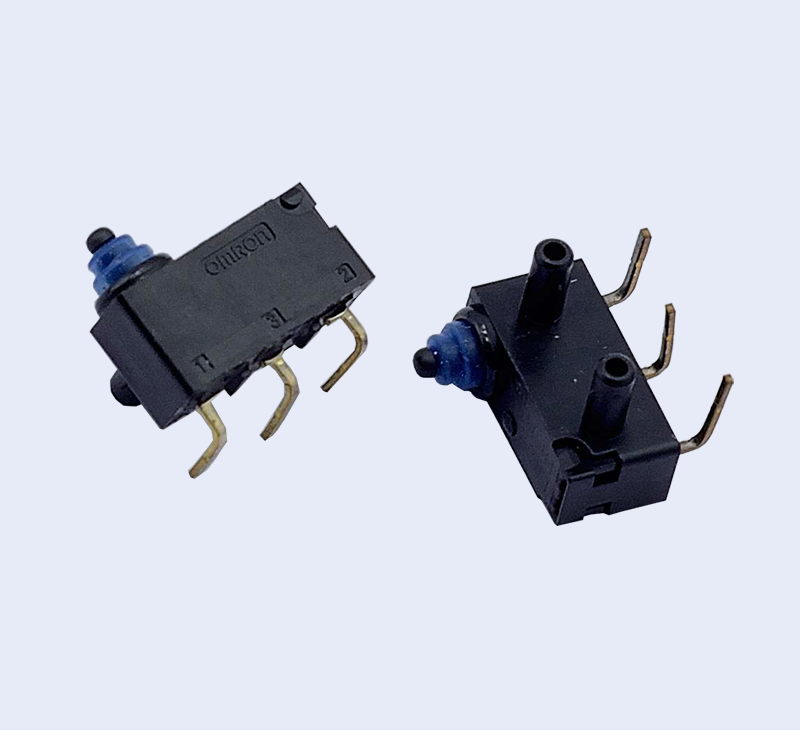

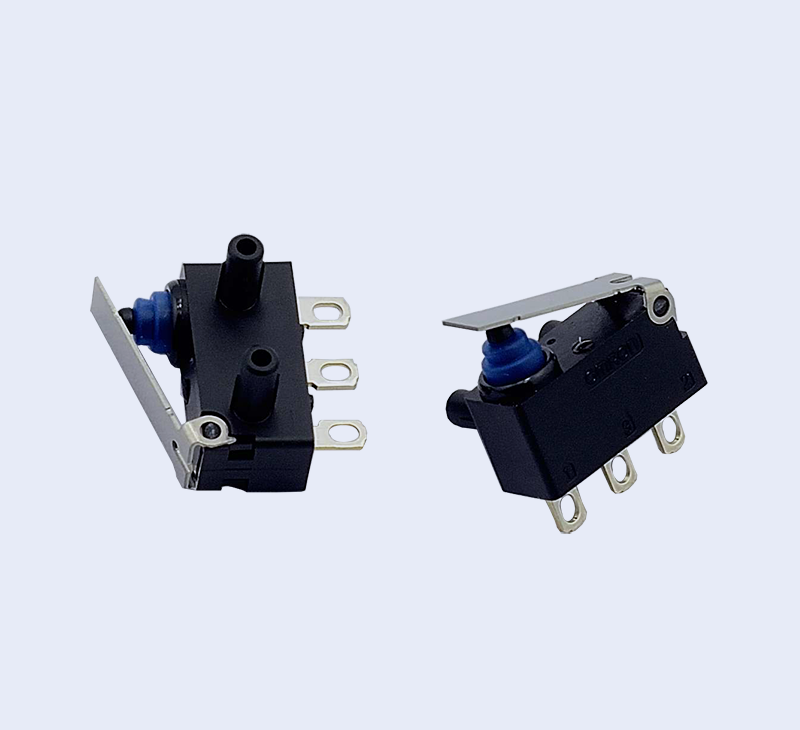

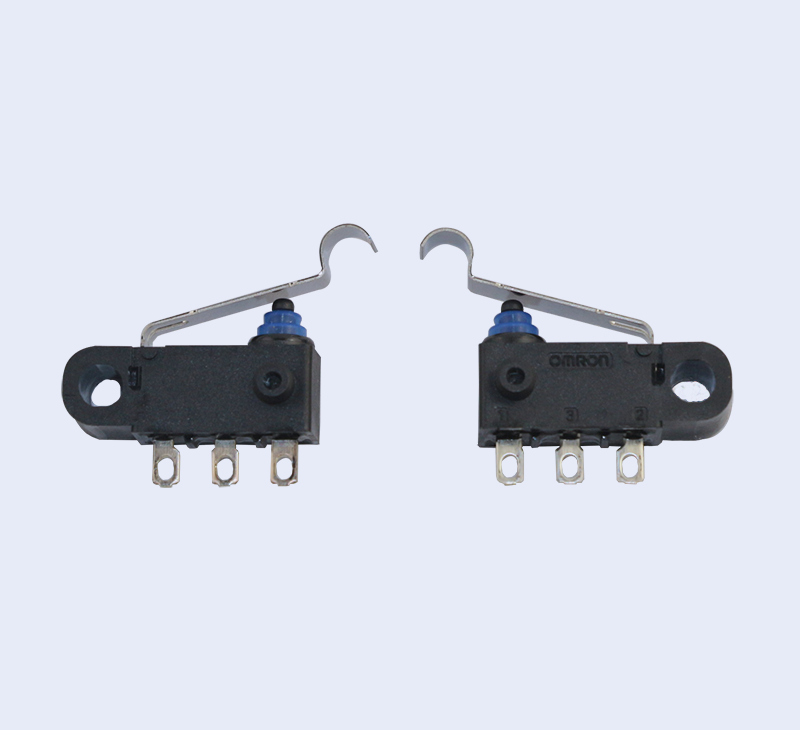

D2HW防水微動開關

小尺寸、可進行可靠開關的長行程型開關 主體部分尺寸為前代產品的78%，有利于設備的小型化。 沒有擺桿也同樣使用方便的長行程規格 (OT參考值:1.4mm) 不含對環境有害的物質， 導線類型也實現了無鉛化。
  1. 種類
  2. 額定/性能
  3. 外形尺寸

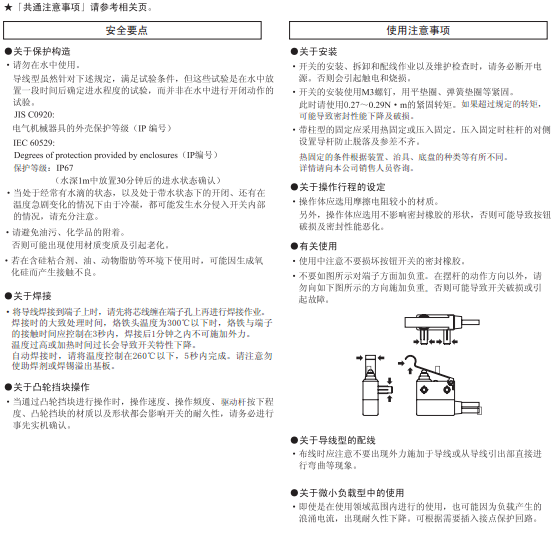

  4. 注意事項
印刷基板安裝類型
    種類
驅動桿 端子規格 接觸規格
帶右柱
D2HW:Ordering Information1 		右側帶接線柱
D2HW:Ordering Information1
針狀按鈕型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- ---
角形 D2HW-BR201DR D2HW-ER201DR
擺桿型

D2HW:Ordering Information5 		直形 --- ---
角形 D2HW-BR211DR D2HW-ER211DR
長擺桿型

D2HW:Ordering Information6 		直形 --- ---
角形 D2HW-BR221DR D2HW-ER221DR
R形擺桿型

D2HW:Ordering Information7 		直形 --- ---
角形 D2HW-BR231DR D2HW-ER231DR
    種類
驅動桿 端子規格 接觸規格
帶左柱
D2HW:Ordering Information1 		左側帶接線柱
D2HW:Ordering Information1 		無柱
D2HW:Ordering Information1
針狀按鈕型

D2HW:Ordering Information4 		印刷基板用 直形 1c --- --- D2HW-A201D
角形 D2HW-BL201DL D2HW-EL201DL ---
擺桿型

D2HW:Ordering Information5 		直形 --- --- D2HW-A211D
角形 D2HW-BL211DL D2HW-EL211DL ---
長擺桿型

D2HW:Ordering Information6 		直形 --- --- D2HW-A221D
角形 D2HW-BL221DL D2HW-EL221DL ---
R形擺桿型

D2HW:Ordering Information7 		直形 --- --- D2HW-A231D
角形 D2HW-BL231DL D2HW-EL231DL ---
注1. 角端子的方向和柱的方向相同。
注2. UL/cUL規格認證產品在型號規格的末尾有"S"標記。詳情請咨詢本公司銷售人員。

焊接/導線類型
        種類
    驅動桿 端子規格 接觸規格
    		帶右柱
    D2HW:Ordering Information8     		右側帶接線柱
    D2HW:Ordering Information1
    針狀按鈕型

    D2HW:Ordering Information11     		焊接 1c D2HW-BR201H D2HW-ER201H
    帶導線 下方引出 1c D2HW-BR201M D2HW-ER201M
    1b D2HW-BR202M D2HW-ER202M
    1a D2HW-BR203M D2HW-ER203M
    右方引出 1b D2HW-BR202MR D2HW-ER202MR
    1a D2HW-BR203MR D2HW-ER203MR
    左方引出 1b D2HW-BR202ML D2HW-ER202ML
    1a D2HW-BR203ML D2HW-ER203ML
    擺桿型

    D2HW:Ordering Information12     		焊接 1c D2HW-BR211H D2HW-ER211H
    帶導線 下方引出 1c D2HW-BR211M D2HW-ER211M
    1b D2HW-BR212M D2HW-ER212M
    1a D2HW-BR213M D2HW-ER213M
    右方引出 1b D2HW-BR212MR D2HW-ER212MR
    1a D2HW-BR213MR D2HW-ER213MR
    左方引出 1b D2HW-BR212ML D2HW-ER212ML
    1a D2HW-BR213ML D2HW-ER213ML
    長擺桿型

    D2HW:Ordering Information13     		焊接 1c D2HW-BR221H D2HW-ER221H
    帶導線 下方引出 1c D2HW-BR221M D2HW-ER221M
    1b D2HW-BR222M D2HW-ER222M
    1a D2HW-BR223M D2HW-ER223M
    右方引出 1b D2HW-BR222MR D2HW-ER222MR
    1a D2HW-BR223MR D2HW-ER223MR
    左方引出 1b D2HW-BR222ML D2HW-ER222ML
    1a D2HW-BR223ML D2HW-ER223ML
    R形擺桿型

    D2HW:Ordering Information14     		焊接 1c D2HW-BR231H D2HW-ER231H
    帶導線 下方引出 1c D2HW-BR231M D2HW-ER231M
    1b D2HW-BR232M D2HW-ER232M
    1a D2HW-BR233M D2HW-ER233M
    右方引出 1b D2HW-BR232MR D2HW-ER232MR
    1a D2HW-BR233MR D2HW-ER233MR
    左方引出 1b D2HW-BR232ML D2HW-ER232ML
    1a D2HW-BR233ML D2HW-ER233ML
    滾珠擺桿型

    D2HW:Ordering Information15     		焊接 1c D2HW-BR241H D2HW-ER241H
    帶導線 下方引出 1c D2HW-BR241M D2HW-ER241M
    1b D2HW-BR242M D2HW-ER242M
    1a D2HW-BR243M D2HW-ER243M
    右方引出 1b D2HW-BR242MR D2HW-ER242MR
    1a D2HW-BR243MR D2HW-ER243MR
    左方引出 1b D2HW-BR242ML D2HW-ER242ML
    1a D2HW-BR243ML D2HW-ER243ML
    直葉片擺桿

    D2HW:Ordering Information16     		焊接 1c D2HW-BR251H D2HW-ER251H
    帶導線 下方引出 1c D2HW-BR251M D2HW-ER251M
    1b D2HW-BR252M D2HW-ER252M
    1a D2HW-BR253M D2HW-ER253M
    右方引出 1b
    額定電壓 阻性負載
    AC125V
    0.1A
    DC12V
    DC24V
    DC42V
    2A
    1A
    0.5A
    注. 上述額定值是在下面條件下測得的數據。

    		（1）環境溫度：20±2℃

    		（2）環境濕度：65±5%RH

    		（3）操作頻率：30次/min
    項目 型號
    		D2SW-P2 D2SW-P01
    容許操作速度 1mm～500mm/s(針狀按鈕型的情況)
    容許操作頻率 30次/min
    絕緣電阻 100MΩ（DC500V絕緣電阻計）
    接觸電阻（初始值） 端子型 100mΩ以下
    導線型 150mΩ以下
    耐電壓 同極端子間 AC600V 50/60Hz 1min
    帶電金屬部與地之間 AC1,500V 50/60Hz 1min
    各端子和非帶電金屬部間 AC1,500V 50/60Hz 1min
    振動＊1 誤動作 頻率10～55Hz 雙振幅1.5mm
    沖擊＊1 耐久 最大1000m/s2
    誤動作 最大300m/s2
    壽命＊2 機械 100萬次以上（60次/min）
    電氣 10萬次以上（20次/min）
    保護結構 端子型 IEC IP67（端子部除外）
    導線型 IEC IP67
    使用環境溫度 -40~+85℃ 60%RH以下（無結冰、無凝露）
    使用環境濕度 95%RH以下（+5~+35℃時）
    重量 約0.7g（端子型的針狀按鈕型的情況）
    注. 上述數值為初始值。
    *1. 針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。
    接點為開路和閉路1ms以內。
    *2. 關于試驗務必請另行查詢。
    針狀按鈕型
    D2HW-20
    D2HW:Dimensions1 D2HW:Dimensions2
    動作特性 型號
    		無柱 帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		0.75N {76gf}
    0.10N {10gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		1.4mm (參考值)
    0.25mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		11.2mm
    10.4±0.2mm
    9.1mm     		7.2mm
    6.4±0.2mm
    5.1mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

    擺桿型
    D2HW-21
    D2HW:Dimensions3 D2HW:Dimensions4
    動作特性 型號
    		無柱 帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		0.75N {76gf}
    0.07N {7gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		1.6mm (參考值)
    0.5mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		12.8mm
    11.5±0.5mm
    10mm     		8.8mm
    7.5±0.5mm
    6mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

    長擺桿型
    D2HW-22
    D2HW:Dimensions5 D2HW:Dimensions6
    動作特性 型號
    		無柱 帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		0.5N {50gf}
    0.03N {3gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		2.5mm (參考值)
    0.8mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		15.5mm
    13.3±0.8mm
    11mm     		11.5mm
    9.3±0.8mm
    7mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

    R形擺桿型
    D2HW-23
    D2HW:Dimensions7 D2HW:Dimensions8
    動作特性 型號
    		無柱 帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		0.65N {66gf}
    0.05N {5gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		1.9mm (參考值)
    0.5mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		16.5mm
    15.2±0.5mm
    13.5mm     		12.5mm
    11.2±0.5mm
    9.5mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

    滾珠擺桿型
    D2HW-24
    D2HW:Dimensions15 D2HW:Dimensions16
    動作特性 型號
    		帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		0.65N {66gf}
    0.03N {3gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		1.9mm (參考值)
    0.6mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		15.3mm
    14±0.6mm
    12.3mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

    直葉片擺桿
    D2HW-25
    D2HW:Dimensions9 D2HW:Dimensions10
    動作特性 型號
    		帶柱 M3螺釘安裝
    動作力
    回復力     		OF 最大
    RF 最小
    		1.2N {122 gf}
    0.05N {5 gf}
    過行程
    響應差的行程     		OT
    MD 最大
    		2.5 mm (參考值)
    0.7 mm
    自由位置
    動作位置
    動作限度位置     		FP 最大
    OP
    TTP 最大
    		11.9 mm
    8.1±0.8 mm
    6.0 mm
    注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
    ? 2. 動作特性為向A方向()動作時的情況。
    ?

      葉式擺桿型
      D2HW-26
      D2HW:Dimensions9 D2HW:Dimensions10
      動作特性 型號
      		帶柱 M3螺釘安裝
