歐姆龍限定反射型傳感器B5W-LB系列按照信號輸出方式可以分為數字信號輸出和模擬信號輸出兩種，其中數字信號輸出的傳感器可通過24V電源直接連接PLC等，便于使用。而模擬信號輸出的傳感器可直接連接到微控制器的A/D輸入端子，適用于需要調整闕值的檢測。以下是B5W-LB系列限定反射型傳感器的安裝方法和注意事項。

將歐姆龍B5W-LB系列傳感器立體水平放置后，可以在X、Y的兩個方向上安裝。安裝螺絲請使用M3螺絲釘、彈簧墊圈、平墊圈以0.54N·m的緊固扭矩進行安裝。

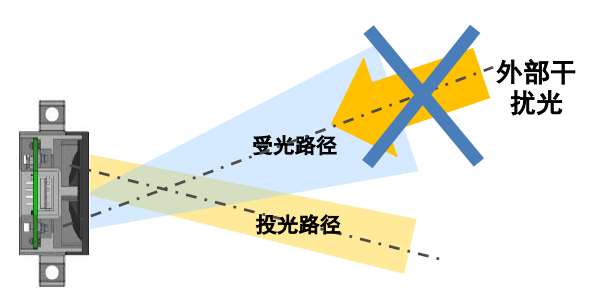

B5W-LB系列傳感器實施了外部干擾光對策，但一般比較通過設備的結構設計放置外部干擾光進入。因應用原因需使傳感器的投受光部暴露在設備外部時，為避免外部干擾光從受光路徑方向進入， 需要考慮傳感器的安裝方向，并進行充分的評估。

處于防塵、防水燈目的在傳感器前面安裝透明蓋板時，請務必緊貼傳感器的投受光面進行安裝。此時，根據板厚，透明板的內、外表面的反射光會進入傳感器，需要使用實際設備進行確認。特別是超小型產品檢測距離短、數字信號輸出無法調整闕值，需要對安裝偏差、個體差異、設備使用過程中的透明蓋板傷痕和水滴、灰塵等的影響進行充分評估。

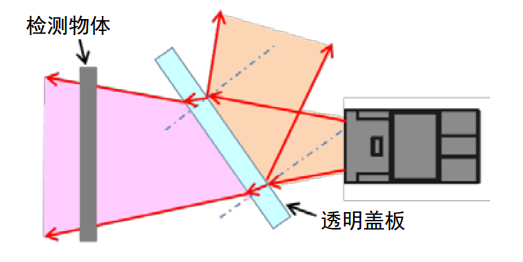

不得不離開傳感器安裝透明蓋板的情況下，請研討以下措施。參閱鼠標的傾斜特性圖，按一定角度進行安裝，以消除透明板內、外表面反射光的影響。但是，該對策可能會因透明蓋板的傷痕和水滴、臟污、灰塵附著等而產生浸反射光導致始終為入光狀態。需要使用模擬信號輸出，在設備使用過程中可能出現的比較糟糕狀態下確認上述浸反射光的輸出電壓，從而設定比較適合的闕值。

接線時，數字信號輸出備有接線所需的帶導線接插件EE-5002 1M。模擬信號輸出無法使用。關于脈沖驅動的光傳感器，設計時基本上請控制在2m以內。超過這一長度時，請采用在2m以內的位置接入10uF以上電容器（鋁電解電容器等）的接線。
